山東鑫廣實驗設備科技有限公司實驗室通風房的設計

實驗室通風房（通常稱為“通風櫥”或“實驗室”，但您指的更可能是包含通風櫥等設備的“通風實驗室”）的設計是一個復雜且至關重要的工程。它直接關系到實驗人員的安全、實驗的準確性以及設備的壽命。

下面我將從核心原則、關鍵組成部分、設計流程和注意事項四個方面，為您全面解析實驗室通風房的設計。

一、核心設計原則

1. 安全

保護人員： 首要目標是防止實驗人員吸入有毒、有害、易燃易爆或具有異味的化學氣體。

保護環境： 將實驗產生的污染物經過有效處理后安全排放到大氣中，符合環保法規。

設備防護： 避免腐蝕性氣體對實驗室儀器和設備造成損害。

2. 功能性與效率

滿足實驗需求： 通風系統必須能處理實驗過程中可能產生的大污染物負荷。

氣流控制： 保證足夠的排風量和風速（通常為0.3-0.5 m/s），確保污染物被有效捕獲，不發生逸散。

能效與可持續性： 在保證安全的前提下，采用變風量（VAV）系統、補風型通風櫥等技術，降低能耗。

3. 合規性

設計必須符合國家和地方的建筑規范、消防法規、環保要求以及行業標準（如美國的OSHA、NFPA，中國的《科研建筑設計標準》JGJ 91等）。

二、關鍵組成部分

一個完整的通風實驗室設計包括以下幾個核心部分：

1. 通風櫥與局部排風設備

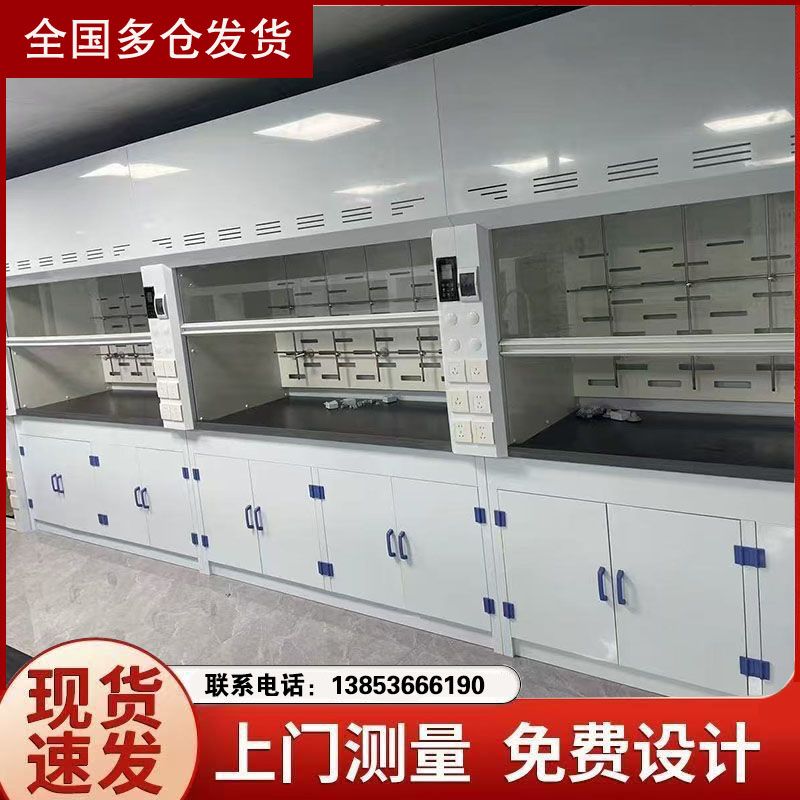

通風櫥： 是核心安全設備。類型包括：

標準型： 通用型，適用于大多數化學實驗。

旁通型： 當視窗關閉時，仍有部分風量從上方固定開口通過，節能且安全。

補風型： 從室外引入一部分空氣直接送到操作者呼吸區，減少對室內空調風的消耗，適用于對室內溫濕度要求高或排風量巨大的實驗室。

放射性/高氯酸專用： 使用特殊材質和設計，處理特定危險品。

萬象抽氣罩/原子吸收罩： 用于排放定點產生的高熱或高濃度氣體（如馬弗爐、ICP-MS）。

試劑柜/藥品儲存柜： 帶有排風功能，用于儲存揮發性化學品。

2. 房間整體通風系統

送風系統：

來源： 通常來自大樓的空調系統或獨立的空調機組。

布局： 送風口應布置在遠離排風設備（如通風櫥）的區域，通常在天花板或側墻高處，引導氣流從清潔區（走廊、辦公區）流向污染區（實驗區），再流向排風設備。

排風系統：

排風機： 需要有足夠的靜壓來克服管道阻力，通常一用一備。

排風管道： 材質需耐腐蝕（如PP、PVC、不銹鋼），設計需平滑以減少阻力，并有一定坡度以便排出冷凝液。

排風口： 位于屋頂，應高于鄰近建筑物，并考慮廢氣處理裝置（如洗滌塔、活性炭過濾器）的需要。

3. 氣流組織與壓差控制

氣流組織： 必須保證氣流模式是定向流，即從走廊（相對清潔區）流入實驗室（相對污染區）。這通過控制送風量和排風量的差值來實現。

房間壓差：

負壓實驗室： 絕大多數化學、生物實驗室要求為負壓（排風量 > 送風量），防止污染物外泄。

壓差傳感器與控制系統： 實時監測并自動調節送/排風量，以維持壓差（通常-5 to -15 Pa）。

4. 控制系統

現代實驗室通風系統依賴于復雜的自動化控制系統：

變風量（VAV）系統： 根據通風櫥視窗的開啟高度，自動調節排風量和送風量，在保證安全面風速的同時，大幅節約能源。

監視與報警： 系統應能監控通風櫥面風速、房間壓差、風機狀態等關鍵參數，并在出現異常時（如面風速過低）發出聲光報警。

5. 基礎設施與布局

空間規劃： 通風櫥不應放置在門口、人員走動頻繁或氣流紊亂的區域。實驗臺、水池、氣瓶柜、緊急沖淋器等需合理布局，形成合理的工作流線。

水、電、氣： 預留充足的實驗用氣體管道、純水和廢水接口、不同電壓的電源插座。

建筑材料： 墻面、地面、天花板應使用耐腐蝕、易清潔的材料（如環氧樹脂地面、玻鎂板墻面）。

三、設計流程

1. 需求評估：

明確實驗類型（化學、生物、物理？）。

確定使用的化學品類型、數量和危險性。

統計所需的通風櫥數量、類型和其他局部排風設備。

確定實驗室的人員密度和設備發熱量。

2. 概念設計：

確定實驗室的平面布局，定位通風櫥、實驗臺、安全設施。

確定氣流組織方案和房間壓力要求。

初步選擇通風系統類型（定風量CAV vs. 變風量VAV）。

3. 詳細設計：

暖通設計： 計算總排風量和送風量，設計風管路徑，選型風機和空調機組。

自控設計： 設計控制系統原理圖，確定監控點和報警邏輯。

結構與電氣設計： 協調管道穿墻、開洞，預留設備電源和照明。

4. 施工與調試：

在施工過程中嚴格監督，確保按圖施工。

系統安裝完成后，進行嚴格的平衡調試，使用風速儀、壓差計等工具測試每個通風櫥的面風速、每個房間的壓差，確保所有參數符合設計標準。

對實驗人員進行系統操作培訓。

四、重要注意事項

靈活性： 設計時應考慮未來可能的變化，為增加設備或改變布局留有余地。

噪音控制： 大風量系統會產生噪音，需選用低噪音設備并采取消音措施。

應急處理： 需有緊急排風方案，例如在火災或電源故障時，排風機應能持續工作或由備用電源驅動。

維護便利性： 風管、風機、過濾器等設備必須易于接近，以便日常維護和檢修。

專業團隊： 務必聘請有豐富實驗室設計經驗的建筑師、暖通工程師和實驗室顧問共同完成項目。

總結而言，一個成功的實驗室通風房設計，是一個將安全、功能、能效和合規性深度融合的系統工程。它始于對實驗需求的深刻理解，成于多專業團隊的協作，終通過嚴格的調試和持續的維護來保障其長期可靠運行。
